소형CNC 이미지 추적 기능으로 서각하기

소형 CNC 이미지 추적 기능으로 서각하기



재료 - 자작합판 20T

기계 - X-carve

프로그램 - Easel





한글 프로그램에서 한자를 이미지로 저장한 뒤에 불러와 작업해봤습니다.





↓↓↓↓↓↓제작 영상 ↓↓↓↓↓↓ 좋아요 구독 부탁드립니다.

https://www.youtube.com/watch?v=lot9ZmeQ5yI



한글 및 영어, 한자를 디자인하기 위해서 워드/한글/포토샵 등에 입력을 합니다.

이미지로 저장되기 때문에 컴퓨터에 저장되어 있는 글자체를 모두 사용할 수 있습니다.

모든 컴퓨터에 설치되어 있는 '캡처' 프로그램을 사용하여 캡처 후 이미지로 저장합니다.







X-Carve(엑스카브)의 전용 프로그램인 Easel(이젤)의 Image trace(이미지 추적) 기능을 사용합니다.

저장한 이미지를 업로드 한 뒤, Threshole 및 smoothing을 조절하여 원하는 이미지의 값을 찾습니다.

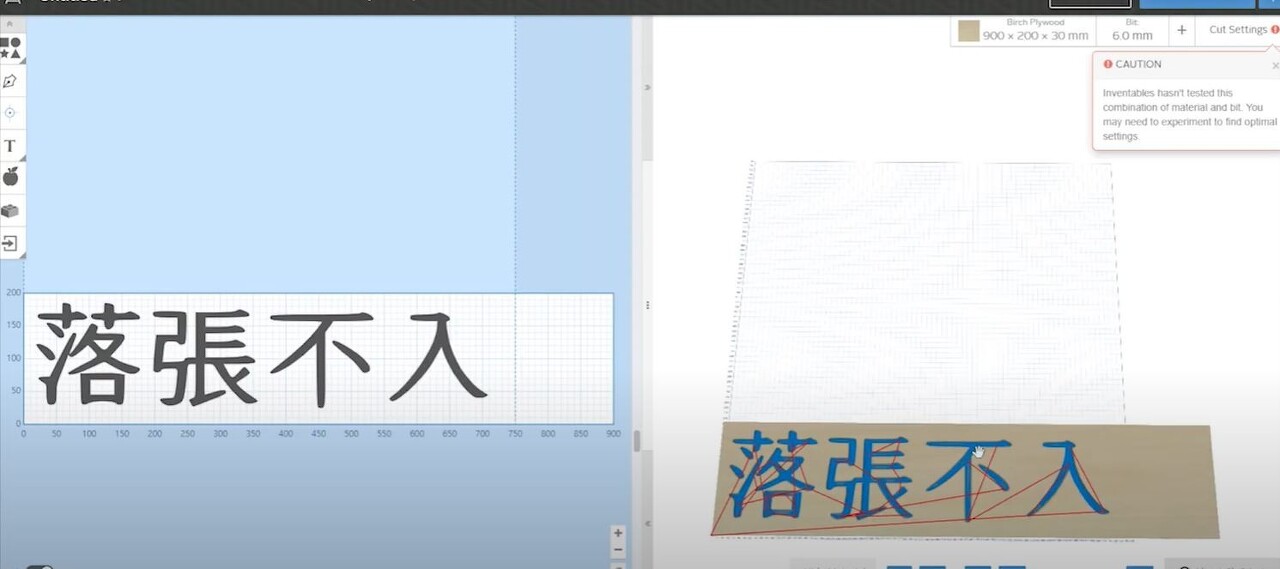

크기 및 위치를 조절한 뒤 시뮬레이션을 클릭하여 기계의 경로를 확인합니다.

경로 위에 클램프나 나무의 굴곡이 있으면 비트가 부러지거나 기계의 경로가 틀어질 수 있습니다.

파란색 부분은 비트로 작업되는 부분을 나타내고

빨간색 선은 다음 작업을 위해 Z축이 강제로 올라가 공중에서 이동하는 경로를 나타냅니다.

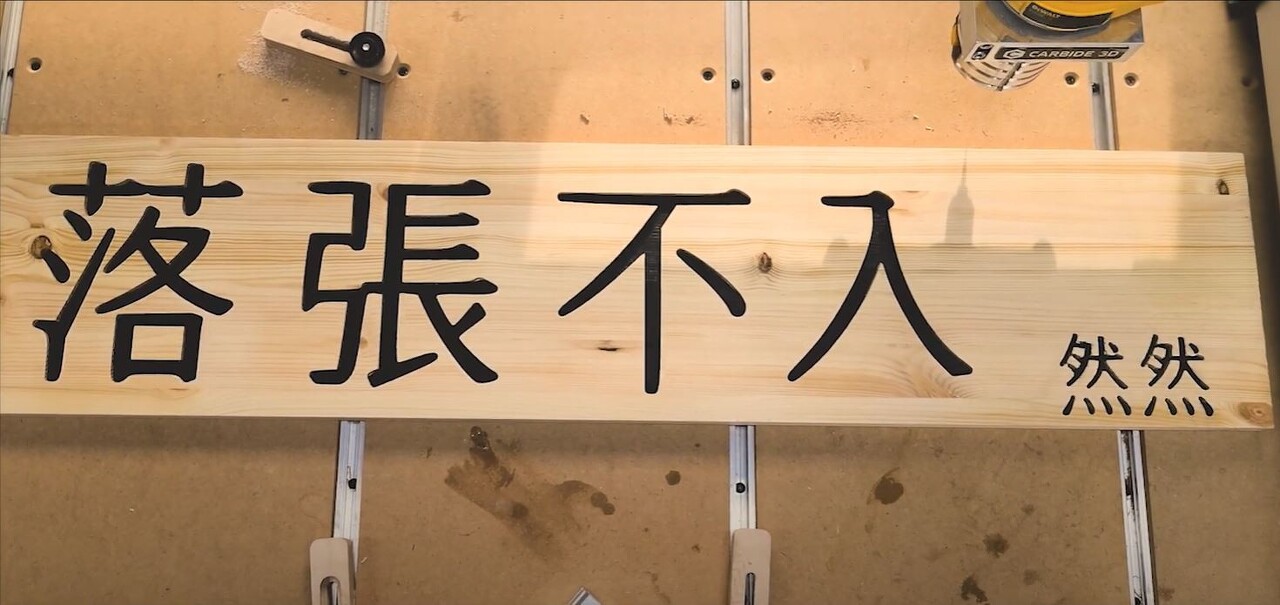

투명 락카로 칠한 뒤 검정색 물감으로 칠 해줍니다.
